Rewelacyjna sonda PcMultiScope zmieniająca komputer w
wielofunkcyjne, uniwersalne narzędzie pomiarowe
o niesamowitych możliwościach, przewyższające parametrami wiele profesjonalnych urządzeń!

Oscyloskop 2 kanałowy,
Generator przebiegów 2 kanałowy,
Analizator widmowy FFT,
Precyzyjny miernik częstotliwości,
Woltomierz, Filtr cyfrowy, Monitor fazy

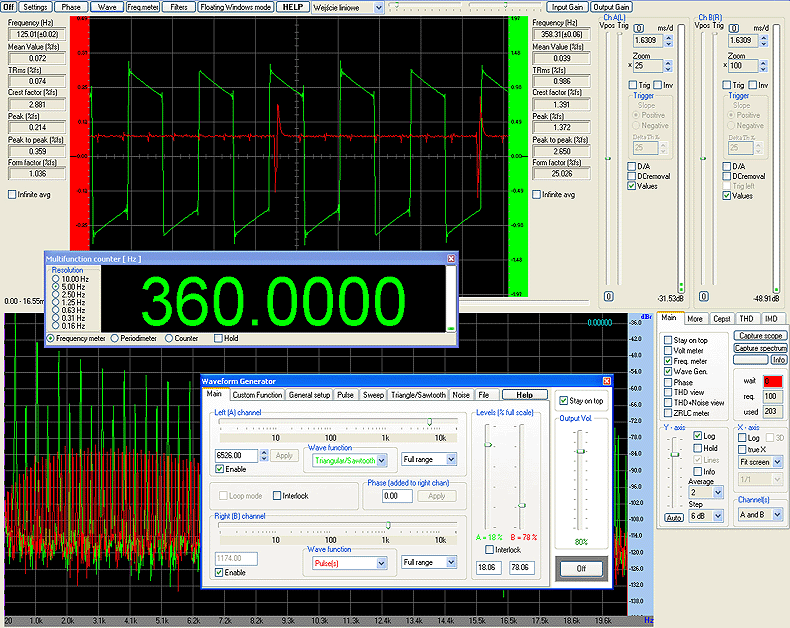

Wszystkie przyrządy mogą pracować jednocześnie
w trybie pełnoekranowym oraz w oknach.

Sonda PcMultiScope  współpracuje z prezentowanym oprogramowaniem oraz z wieloma innymi ogólnie dostępnymi programami.


Urządzenie jest niezastąpione przy lokalizowaniu wszelkich usterek układów elektrycznych i elektronicznych szczególnie w serwisach RTV, AGD oraz warsztatach samochodowych.


Oprogramowanie wykorzystuje kartę dźwiękową komputera do analizy i generowania sygnałów dzięki czemu przyrząd nie potrzebuje dodatkowego zasilania i jest zawsze gotowy do pracy.

Sonda PcMultiScope współpracuje również z kartami dźwiękowymi USB.

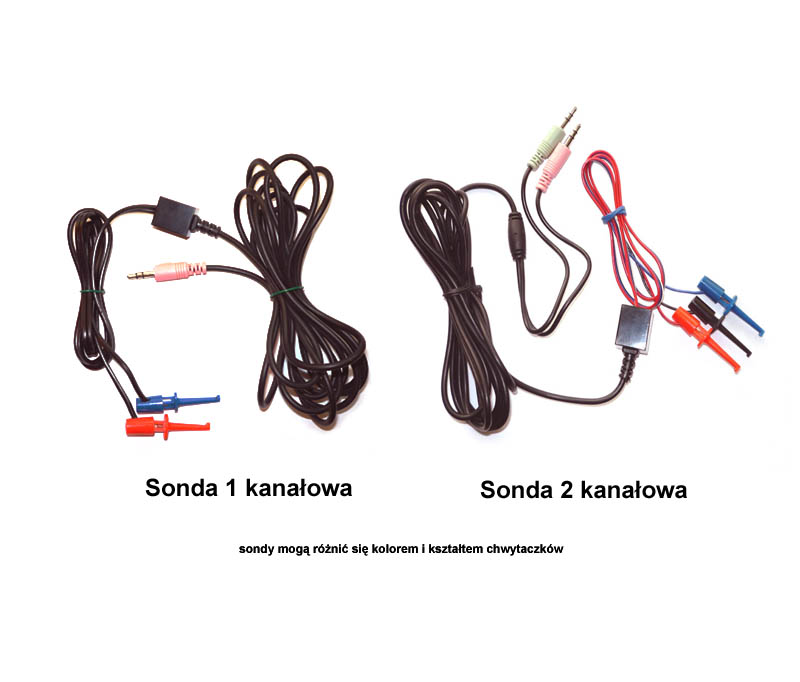

 Inne dostępne warianty sond PcMultiScope:

1 kanałowa z dzielnikiem 1:10 z filtracją składowej stałej, maksymalne napięcie pracy do 50V.

1 kanałowa z dzielnikiem 1:1 z filtracją składowej stałej, maksymalne napięcie pracy do 5V.

2 kanałowa  z filtracją składowej stałej,
  - 1 kanał z dzielnikiem 1:10, maksymalne napięcie pracy do 50V (np. pod oscyloskop)
  - 1 kanał z dzielnikiem 1:1, maksymalne napięcie pracy do 5V (np. pod generator)

3 kanałowa z filtracją składowej stałej.
  - 1 kanał z dzielnikiem 1:10, maksymalne napięcie pracy do 50V (np. pod oscyloskop)
  - 2 kanały z dzielnikiem 1:1, maksymalne napięcie pracy do 5V (np. pod generator)

Gdyby nie była wystawiona odpowiednia sonda - prosimy o kontakt.

Możliwości oprogramowania:

Program testowano z systemami
Windows 9x, ME, 2k, NT, XP, Server 2003, Vista, 7 i 10
Można go również uruchomić pod systemem Linux (pod Wine)

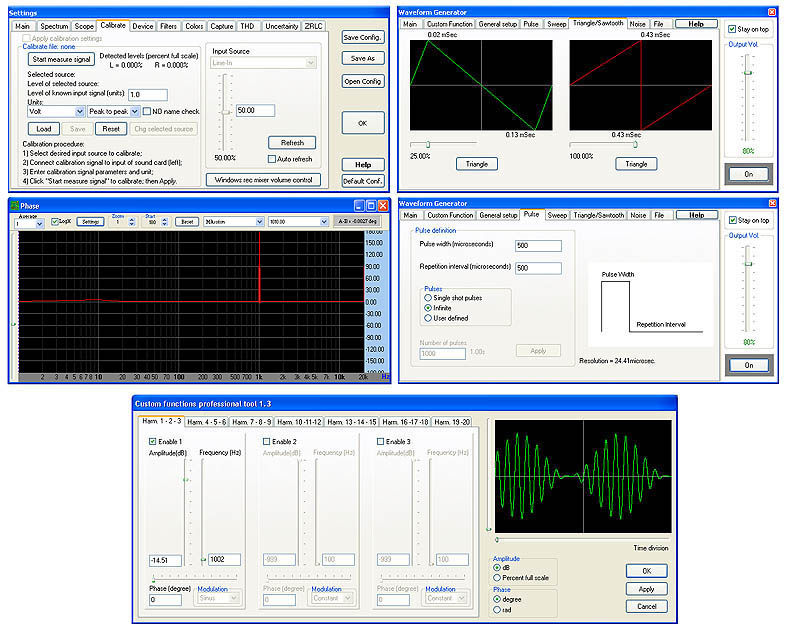

Program umożliwia skalibrowanie przyrządów (ustalenie wartości wzmocnienia toru przetworników).

Bezpośrednio z programu można wybrać wejście sygnału (liniowe, mikrofonowe z przed wzmacniaczem itp.) oraz ustawić jego wzmocnienie. Program zapamiętuje wszystkie nastawy.

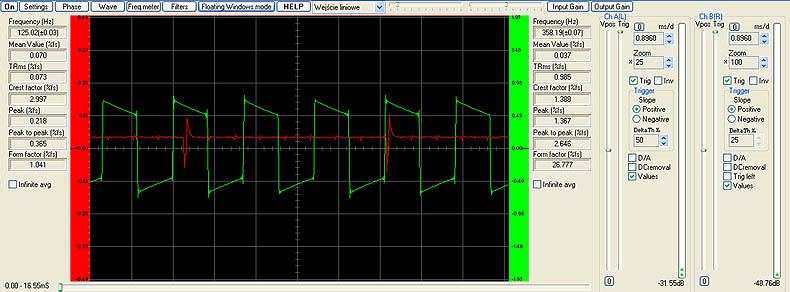

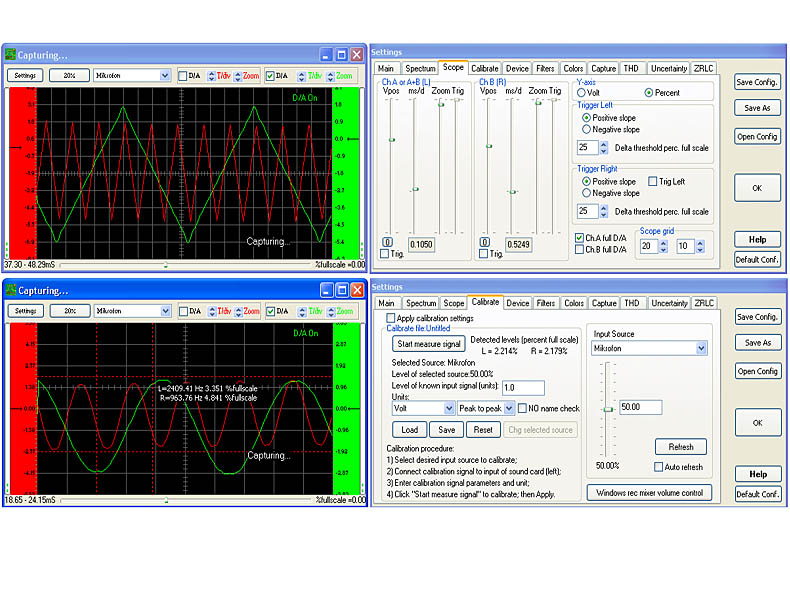

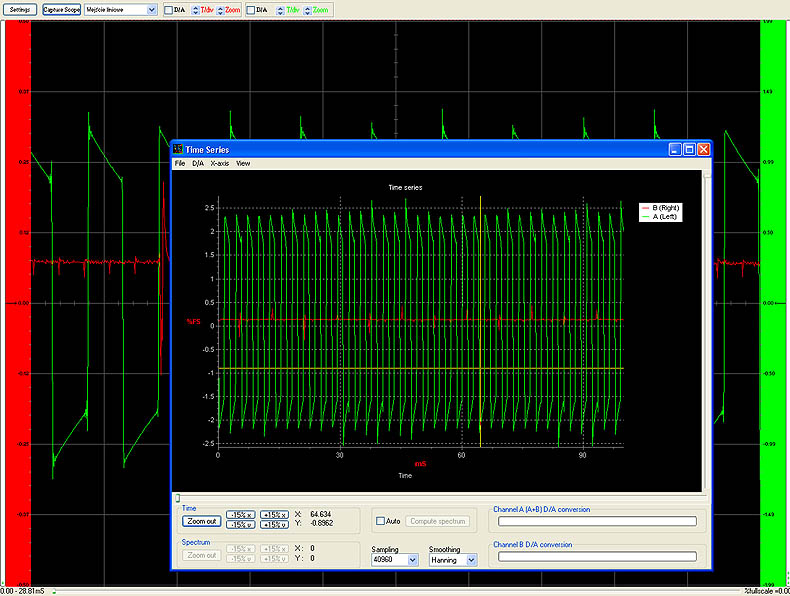

1. Oscyloskop dwukanałowy + Rejestrator przebiegów  (tryb niezależnych kanałów, tryb XY, wyzwalanie zboczem).


Praca w trybie pełnoekranowym i w oknie.


Program zapisuje przebieg w czasie rzeczywistym do bufora, który można na bieżąco przeglądać.

Istnieje możliwość rejestracji przebiegów do późniejszej analizy, porównań.

Dowolne fragmenty przebiegu można powiększać.

Wyzwalanie (Trigger) narastającym lub opadającym zboczem, niezależne dla obu kanałów.

Cyfrowa rekonstrukcja przebiegów analogowych o wysokich częstotliwościach przy użyciu założeń twierdzenia Nyquista.

Szybkie ustalanie wartości częstotliwości i amplitudy bezpośrednio z wykresów.

Auto kalibracja przyrządów (po podaniu zewnętrznego kalibrującego przebiegu wzorcowego).

Zapis oscylogramu do pliku i możliwość późniejszego odtworzenia.

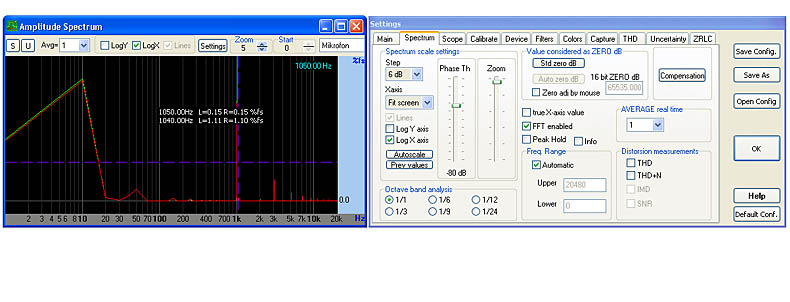

2. Analizator FFT (Spectrum Analyzer) Analiza amplitudy i fazy, skala liniowa i logarytmiczna).

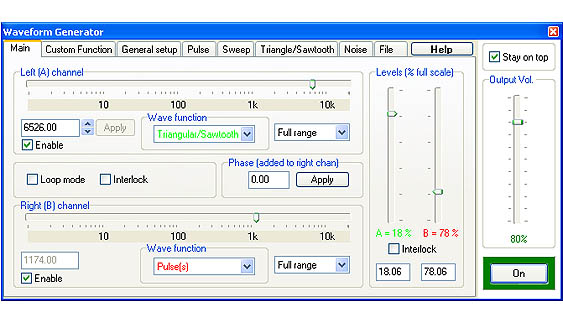

3. Uniwersalny dwukanałowy generator funkcyjny (Wave-form generator) Wytwarza przebiegi sinusoidalne, prostokątne, trójkątne, szumy, generowanie impulsów, możliwość definiowania własnego kształtu przebiegu).

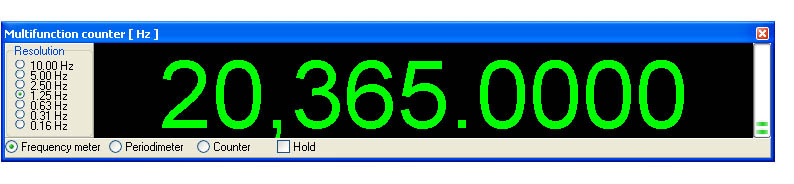

4. Precyzyjny miernik częstotliwości (Frequency meter) umożliwiający pomiar częstotliwości, czasu i liczny impulsów w czasie rzeczywistym.

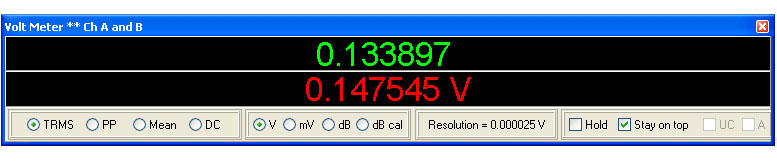

5. Woltomierz, miernik wartości skutecznej (true RMS), pomiar wartości między szczytowych.

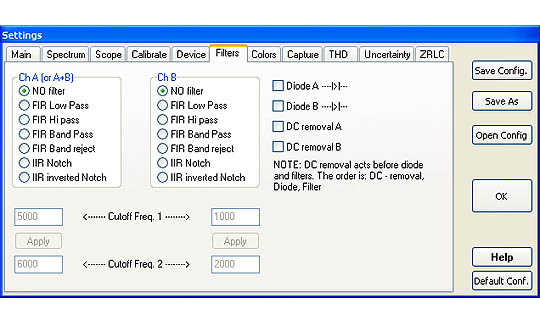

6. Filtr cyfrowy dolnoprzepustowy, górnoprzepustowy, pasmowy, wycinanie pasma, usuwanie składowej stałej.
8. Analiza Cepstrum (Cepstrum analysis) Szacowanie częstotliwości podstawowej sygnału.

9. Monitor Fazy Możliwość obserwacji fazy przebiegów.


Parametry urządzenia zależą do karty dźwiękowej zainstalowanej w komputerze.
(Oprogramowanie odwołuje się do niej za pomocą standardowych wywołań API Windows)

Maksymalna amplituda napięcia wejściowego z sondą 1:10 to 50V, z sondą 1:1 to 5V

Tryb pracy przyrządów: 1 i 2 kanałowy.
Uwaga! Niektóre karty dźwiękowe mają jedno kanałowe (monofoniczne) wejścia mikrofonowe.
Praca w trybie 2 kanałowym możliwa jest wtedy jedynie przez wejście liniowe.

Przepustowość (pasmo przenoszenia) zależy od parametrów karty dźwiękowej:
96 kHz dla próbkowania 192 kHz, typowo 22 kHz dla próbkowania 44kHz

Rozdzielczość zależy od parametrów karty dźwiękowej:
24 bity (stosunek sygnał/szum większy od 120 dB), 16 bitów (stosunek sygnał/szum 92 dB), typowo 8 bitów (stosunek sygnał/szum 46 dB)

Do poprawnej pracy oprogramowania wymagany jest komputer wyposażony w procesor pracujący z częstotliwością powyżej 1 GHz
